数控刀具的结构与设计规范
- 发布日期：17-03-07 17:52
- 点击数：160
1、数控刀具的结构
各种数控刀具的结构都有装夹部分和工作部分组成。整体结构刀具的装夹部分和工作部分都做在刀体上；镶齿结构刀具的工作部分（刀齿或刀片）则镶装在刀体上。

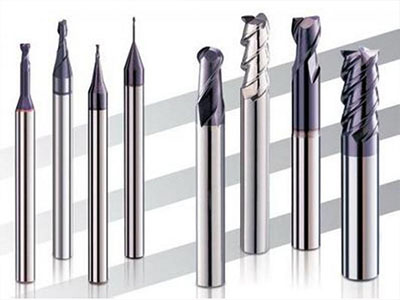

整体刀具

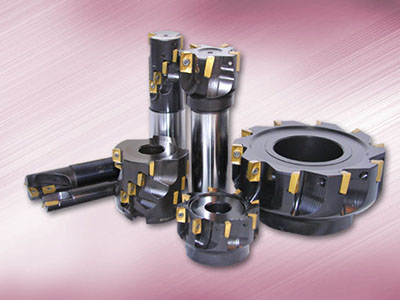

镶嵌刀具
2、数控刀具的装夹部分
数控刀具的装夹部分有带孔和带柄两类。带孔刀具依靠内孔套装在机床的主轴或心轴上，借助轴向键或端面键传递扭转力矩，如圆柱形铣刀、套式面铣刀等。带柄的刀具通常有矩形柄、圆柱柄和圆锥柄三种。车刀、刨刀等一般为矩形柄；圆锥柄靠锥度承受轴向推力，并借助摩擦力传递扭矩；圆柱柄一般适用于较小的麻花钻、钨钢立铣刀等刀具，切削时借助夹紧是所产生的的摩擦力传递扭转力矩。现在的数控机床使用的都是圆柱柄钨钢铣刀和钻头。很多带柄的刀具的柄部用低合金钢制成，而工作部分则是焊接的高速钢或硬质合金。
3、数控刀具的工作部分
数控刀具的工作部分就是产生和处理切屑的部分，包括切削刃、使切屑断碎或卷拢的结构、排屑或容储切屑的空间、切削液的通道等结构要素。有的数控刀具的工作部分就是切削部分，如车刀、刨刀、镗刀和钨钢铣刀等；还有的数控刀具的工作部分则包含切削部分和校准部分，如钻头、扩孔钻、铰刀、内表面拉刀和丝锥等。切削部分的作用是切削刃切除切屑，校准部分的作用是修光已切削的加工表面和引导刀具。
数控刀具工作部分的结构有整体式、焊接式和机械夹固式三种。整体结构是在刀体上做出切削刃。现代加工中心使用的多数是整体钨钢立铣刀，即直接从刀具就棒料加工成成品刀具。焊接结构是把高硬度的刀片钎焊到韧性材料的刀体上，这样既可以保证刀具的切削性能又有足够的韧性；机械夹固结构有两种，一种是把刀片夹固在刀体上，另一种是把钎焊好的刀头夹固在刀体上。硬质合金刀片一般制成焊接结构或机械夹固结构；陶瓷刀具都采用机械夹固结构。由于硬质合金和陶瓷的价格和比较昂贵，因此焊接和机械夹固式结构可以大幅节约成本。1949～1950年，美国开始在车刀上采用可转位刀片，不久即应用在钨钢铣刀和其它数控刀具上。
4、数控刀具的类型
刀具按照切削运动方式和相应的刀刃形状，可分为三类：
（1）通用数控刀具
如：车刀、刨刀、无啊、钨钢铣刀（不包过成形的车刀、成形刨刀和成形钨钢铣刀）、镗刀、钻头、扩孔钻、铰刀和锯等。
（2）成型数控刀具
这类刀具的刀刃具有与被加工工件断面相同或接近相同的形状，如：成形车刀、成形刨刀、成形钨钢铣刀、拉刀、圆锥铰刀和各种螺纹加工刀具等；数控加工中，成形刀具可以避免复杂的曲面计算，大幅减少插补程序中点的数量。
（3）展成数控刀具
这类刀具是用展成法加工齿轮的齿面或类似的工件，如滚刀、插齿刀、剃齿刀、锥齿轮刨刀和锥齿轮铣刀盘等。
各种数控刀具的结构都有装夹部分和工作部分组成。整体结构刀具的装夹部分和工作部分都做在刀体上；镶齿结构刀具的工作部分（刀齿或刀片）则镶装在刀体上。
整体刀具
镶嵌刀具
2、数控刀具的装夹部分
数控刀具的装夹部分有带孔和带柄两类。带孔刀具依靠内孔套装在机床的主轴或心轴上，借助轴向键或端面键传递扭转力矩，如圆柱形铣刀、套式面铣刀等。带柄的刀具通常有矩形柄、圆柱柄和圆锥柄三种。车刀、刨刀等一般为矩形柄；圆锥柄靠锥度承受轴向推力，并借助摩擦力传递扭矩；圆柱柄一般适用于较小的麻花钻、钨钢立铣刀等刀具，切削时借助夹紧是所产生的的摩擦力传递扭转力矩。现在的数控机床使用的都是圆柱柄钨钢铣刀和钻头。很多带柄的刀具的柄部用低合金钢制成，而工作部分则是焊接的高速钢或硬质合金。
3、数控刀具的工作部分
数控刀具的工作部分就是产生和处理切屑的部分，包括切削刃、使切屑断碎或卷拢的结构、排屑或容储切屑的空间、切削液的通道等结构要素。有的数控刀具的工作部分就是切削部分，如车刀、刨刀、镗刀和钨钢铣刀等；还有的数控刀具的工作部分则包含切削部分和校准部分，如钻头、扩孔钻、铰刀、内表面拉刀和丝锥等。切削部分的作用是切削刃切除切屑，校准部分的作用是修光已切削的加工表面和引导刀具。
数控刀具工作部分的结构有整体式、焊接式和机械夹固式三种。整体结构是在刀体上做出切削刃。现代加工中心使用的多数是整体钨钢立铣刀，即直接从刀具就棒料加工成成品刀具。焊接结构是把高硬度的刀片钎焊到韧性材料的刀体上，这样既可以保证刀具的切削性能又有足够的韧性；机械夹固结构有两种，一种是把刀片夹固在刀体上，另一种是把钎焊好的刀头夹固在刀体上。硬质合金刀片一般制成焊接结构或机械夹固结构；陶瓷刀具都采用机械夹固结构。由于硬质合金和陶瓷的价格和比较昂贵，因此焊接和机械夹固式结构可以大幅节约成本。1949～1950年，美国开始在车刀上采用可转位刀片，不久即应用在钨钢铣刀和其它数控刀具上。
4、数控刀具的类型
刀具按照切削运动方式和相应的刀刃形状，可分为三类：
（1）通用数控刀具
如：车刀、刨刀、无啊、钨钢铣刀（不包过成形的车刀、成形刨刀和成形钨钢铣刀）、镗刀、钻头、扩孔钻、铰刀和锯等。
（2）成型数控刀具
这类刀具的刀刃具有与被加工工件断面相同或接近相同的形状，如：成形车刀、成形刨刀、成形钨钢铣刀、拉刀、圆锥铰刀和各种螺纹加工刀具等；数控加工中，成形刀具可以避免复杂的曲面计算，大幅减少插补程序中点的数量。
（3）展成数控刀具
这类刀具是用展成法加工齿轮的齿面或类似的工件，如滚刀、插齿刀、剃齿刀、锥齿轮刨刀和锥齿轮铣刀盘等。
